光學系統焦距測量方法
發布時間：2022-02-21 4276人看過

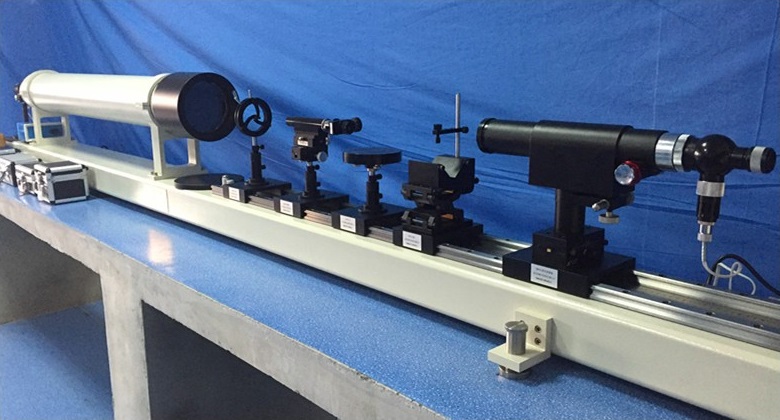

光學系統焦距測量過程中常用放大率測量法，現已1600mm光具座為例講解一下測量步驟和操作過程。
焦距測量儀器：f=1600mm的光具座、玻羅板、讀數顯微鏡，4倍物鏡、（1倍物鏡、10倍物鏡），測微目鏡。
焦距測量步驟：
1、將玻羅板置于平行光管物鏡焦平面。
2、光源均勻照亮波羅板。
3、調整夾持器上的被測物鏡、帶測微目鏡的讀數顯微鏡高度與水平位置，使得夾持器上的對準器與帶測微目鏡的顯微鏡及平行光管光軸同軸。
4、調節顯微鏡目鏡看清測微目鏡分劃板刻度，前后移動讀數顯微鏡看清通過被測件在顯微鏡所成的波羅板像，并讀取最大一組間隔距離的像的y''。根據公式f'=(y''*f平)／（β物*y玻，）計算出被物鏡的焦距
公式一：f'′=(y''*f平)／（β物*y玻）
f—平行光管物鏡焦距
β—讀數顯微鏡物鏡的放大倍數
y—波羅板的寬度
y''—讀數顯微鏡測量的波羅板寬度
公式二：f'=k*y''
k—讀數顯微鏡物鏡對應的常數值
y''—讀數顯微鏡測量的波羅板寬度
